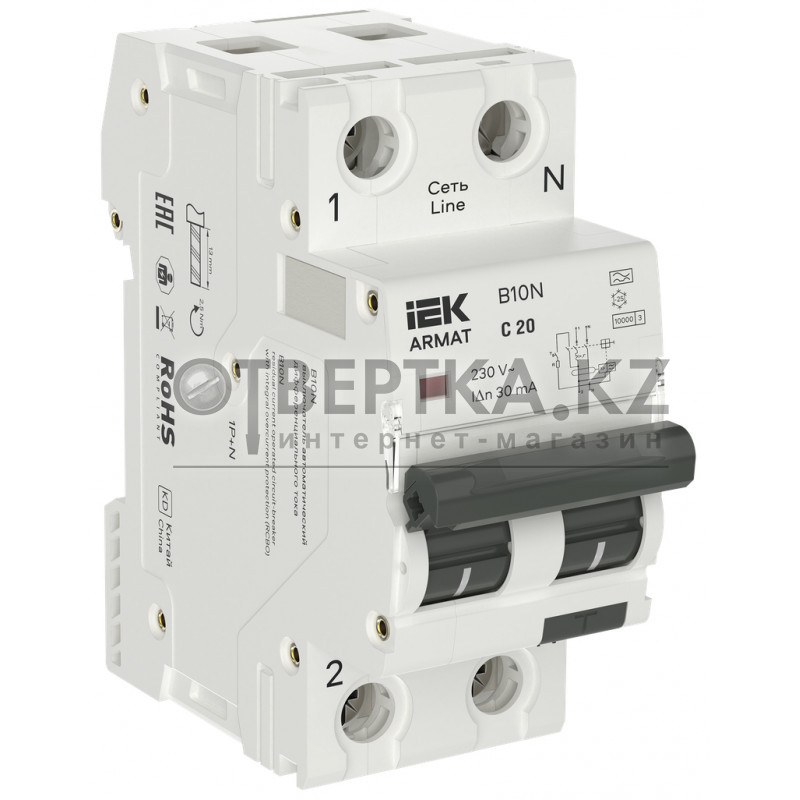

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1PN - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1PN означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1PN позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL. Модельный ряд включает в себя устройства с номинальными токами от 6 А до 63 А, с характеристиками срабатывания по сверхтоку B и C, типом защитной характеристики по дифференциальному току A, с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества AR-B10N-1N-C020A030:

• Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания.
• Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств (дополнительные контакты и расцепители) одновременно, а также совместимость с поворотной рукояткой типа RHN, блокировкой рукоятки взвода типа HLC и заглушкой вывода пломбировочной типа OTL.
• Максимальный выдерживаемый момент винтового зажима в 5 Н·м снижает тепловыделение в выводе в месте контактного соединения, что уменьшает потребляемую мощность на полюсе устройства, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже.
• Подключение шинами PIN и FORK реализовано как сверху так и снизу устройства, что увеличивает вариативность подключений в распределительном щите.

Особенности конструкции AR-B10N-1N-C020A030:

Механизм свободного расцепления с мгновенной коммутацией

Быстрое крепление блокировки рукоятки взвода типа HLC и заглушки вывода пломбировочной типа OTL на защелках

Совместимость с блокировкой рукоятки взвода типа HLC и заглушкой вывода пломбировочной типа OTL

Защитная шторка винтового зажима

Характеристики AR-B10N-1N-C020A030:

Логистические параметры AR-B10N-1N-C020A030:
