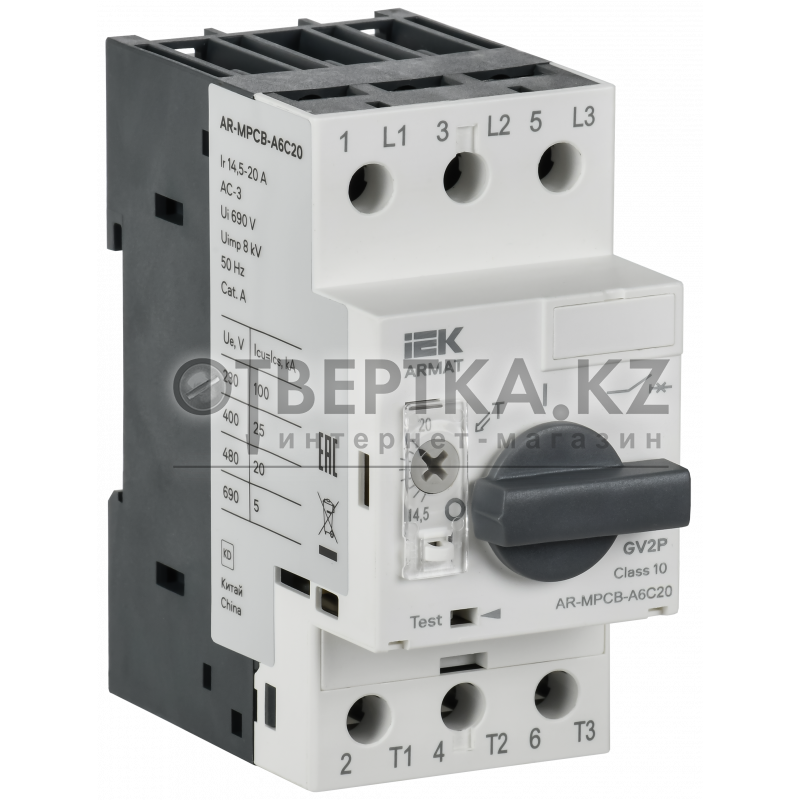

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
- Высокая отключающая способность, Icu – 100 кА.
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Температурная компенсация до 60 °С.
- Возможность пломбирования настройки теплового расцепителя.
- Индикация срабатывания по короткому замыканию.
- Возможность установки поворотной рукоятки.
- Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.
| Производитель |
IEK |
| Номин ток |
20.0 А |
| Диапазон уставки тока расцепления |
14,5...20 А |
| Количество полюсов |
3 |
| Тип расцепителя |
Термомагнитный |
| Тип монтажа |
На DIN рейку |
| Номин предельный отключаемый ток к з Iсu 660 В |
5 кА |
| Степень защиты - IP |
IP20 |
| Номин мощность управ ЭД в применения АС-3 400В |
7.50 кВт |
| Чувствительность к обрыву фазы |
Да |
| Номин частота |
50 Гц |
| Номин раб напряжение |
230/400/690 В |
| Номин продолжительный ток Iu |
20 А |
| Номин рабочий отключаемый ток к з Iсs 230 В |
100 А |
| Ширина |
45.0 мм |
| Тип подключения |
Винтовое соединение |
| Номин напряжение изоляции Ui |
690 В |
| Номин предельный отключаемый ток к з Iсu 230 В |
100 кА |
| Тип подключения силовой электрич цепи |
Винтовое соединение |
| С термозащитой |
Да |
| Электр или Мех износостойкость |
12000 циклов В на О |
| Диап регул без заде сраб расцеп короткого замык |
- А |
| Конструкция прибора |
Встраиваемое устройство для встраиваемой техники |
| Класс расцепления - защиты |
10 |
| Высота |
90.0 мм |
| Номин импульсное выдерживаемое напряжение |
8 кВ |
| Номин мощность управ ЭД в применения АС-3 230В |
5.50 кВт |
| Номин откл способность Icu при 400 В AC |
25 кА |
| Коммутационное перенапряжение |
≤ 8000 В |
| Температура эксплуатации |
-25…60 °C |
| С интегрированным вспомогат перекл |
Нет |
| Уставка электромагнитного расцепителя |
260.0 А |
| Номин рабочий отключаемый ток к з Iсs 400 В |
25.0 кА |
| Номин мощность управ ЭД в применения АС-3 660В |
15.00 кВт |
| Ремонтопригодность |
Нет |
| Вес |
0,37 кг |
| С встроенным расцепителем пониж-го напряж |
Нет |
| Номин рабочий отключаемый ток к з Iсs 660 В |
5.00 кА |
| Номин предельный отключаемый ток к з Iсu 400 В |
25 кА |
| Глубина |
76.4 мм |
| |
Индивидуальная |
Транспортная |
| Количество |
1.0 |
60.0 |
| Единицы измерения |
шт |
шт |
| Тип упаковки |
КОРОБКА/БОКС |
ГОФРОКОРОБ |
| Материал упаковки |
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод |
4610084778168 |
4610084778182 |
| Вес брутто, кг |
0.4110000 |
24.6610000 |
| Объем, м^3 |
0.0006290 |
0.0377400 |
| Длина, см |
9.9000 |
31.3000 |
| Ширина, см |
6.0000 |
30.3000 |
| Высота, см |
9.4000 |
39.8000 |
| Способ нанесения информации |
На стикер |
На стикер |
| Основные характеристики |
| Количество полюсов |
3 |
| Вид установки |
на DIN-рейку |
| Номинальный ток, А |
20 А |
| Степень защиты |
IP 20 |
