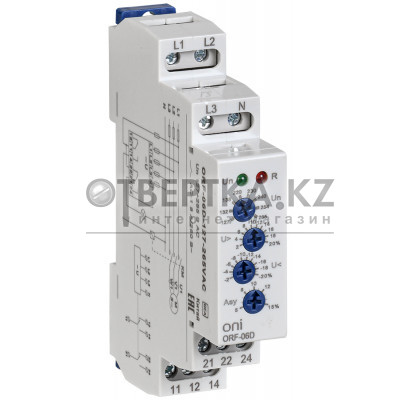

Реле контроля фаз ORF предназначены для контроля параметров трехфазной электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей. Реле осуществляет измерение напряжения на каждой фазе относительно нейтрали (L-N).
- Широкий набор функций (контроль чередования фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение).
- Для настройки требуется только отвертка.
- Фиксированные уставки - оборудование типа "поставил и забыл".
- Широкий диапазон измеряемого (фазного) напряжения от 101 В до 318 В.
- Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
- Информативная светодиодная индикация состояния реле.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
| Производитель |
ONI |
| Контроль макс напряжения |
Да |
| Контроль минимального напряжения |
Да |
| Контроль обрыва фаз |
Да |
| Контроль перекоса фаз |
Да |
| Контроль чередования фаз |
Да |
| Напряжение питания |
127...265 В |
| Тип напряжения управления |
Переменный (AC) |
| Количество переключающих контактов |
2 |
| Номин ток контактных групп при АС-1 |
8 А |
| Макс задержка на отключение |
2 с |
| Степень загрязнения |
2 |
| Степень защиты IP лицевая панель |
IP40 |
| Мин задержка на отключение |
2 с |
| Тип монтажа |
DIN-рейка (стандарт) 35 мм |
| Категория перенапряжения |
3 |
| Диапазон напряжения |
101...318 В |
| Диапазон частоты питающего напряжения |
45...65 Гц |
| Номин напряж питания цепи управ Us пост тока DC |
- В |
| Тип измеряемого напряжения |
Переменный (AC) |
| Индикатор наличия напряжения |
Зелёный светодиод (Un) |
| Глубина |
64 мм |
| Макс сечение кабеля |
6 мм² |
| Рабочее положение |
Любое |
| Время срабатывания |
2 с |
| Температура эксплуатации |
-20...55 °C |
| Гистерезис |
2 процентов |
| Ширина |
18 мм |
| Макс задержка на включение |
- с |
| Номин напряжение контактной группы |
250 АС / 24 DC В |
| Ремонтопригодность |
Нет |
| Индикатор срабатывания реле |
Красный светодиод (R) |
| Электр износостойкость |
10^5 циклов |
| Погрешность измерений |
1 процентов |
| Высота |
90 мм |
| Номин напряжение питания цепи управ Us AC 50 Гц |
127...265 В |
| Диапазон уставок по напряжению |
2...20 процентов |
| Степень защиты IP клеммы |
IP20 |
| Мех износостойкость |
10^7 циклов |
| Мин задержка на включение |
0.5 с |
| |
Индивидуальная |
Транспортная |
| Количество |
1.0 |
200.0 |
| Единицы измерения |
шт |
шт |
| Тип упаковки |
КОРОБКА/БОКС |
ГОФРОКОРОБ |
| Материал упаковки |
КАРТОН |
ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод |
4606056766691 |
4606056766714 |
| Вес брутто, кг |
0.0920000 |
18.3000000 |
| Объем, м^3 |
0.0002390 |
0.0477360 |
| Длина, см |
9.3000 |
51.0000 |
| Ширина, см |
2.3000 |
26.0000 |
| Высота, см |
7.2000 |
36.0000 |
| Способ нанесения информации |
На стикер |
На стикер |
| Основные характеристики |
| Количество полюсов |
2 |
| Вид установки |
на DIN-рейку |
| Номинальный ток |
8 A |
| Степень защиты |
IP 40 |
