Приспособление для радиусных деталей CMT CMT3000 в Алматы

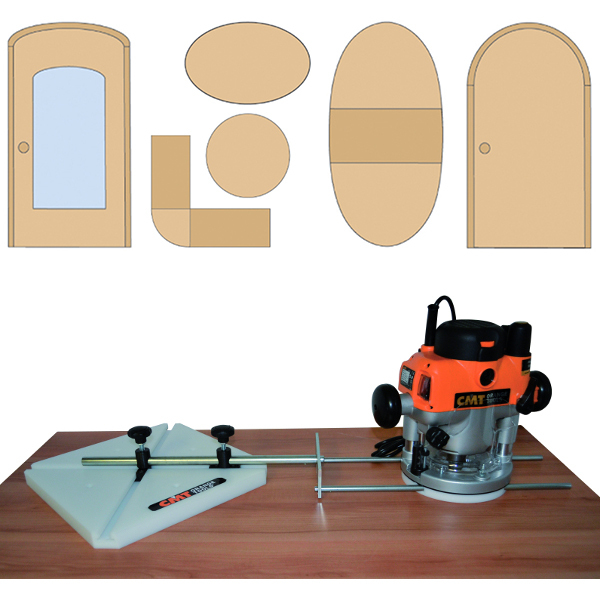

Приспособление CMT3000 для простого и быстрого фрезерования эллиптических кривых и окружностей с помощью любого ручного вертикального фрезера: изготовление радиусных деталей из плитных материалов, раскрой столешниц, ДСП, МДФ.

Комплектация CMT3000:

400 мм штанга - 1 шт.

400 мм удлинитель штанги - 2 шт.

направляющая основания фрезера - 2 шт.

винт M5x16 - 2 шт.

шайба для M5 - 2 шт.

винт M8x20 - 1 шт.

шайба для M8 - 1 шт.

шайба 8,4x16x1 для M8 - 1 шт.

соединительная пластина - 1 шт.

крепёжный саморез 4x35 - 4 шт.

винт крепежа фиксатора M4x25 - 2 шт.

база с крестовиной- направляющей из специального суперскользящего пластика- 1 шт.

перемещаемый фиксатор - 2 шт.

Использование:

1. Определите размеры и направления осей эллипса и его центр. Начертите оси на заготовке.
2. Закрепите пластиковую базу с крестовиной в пересечении осей с помощью саморезов либо двусторонней липкой ленты.

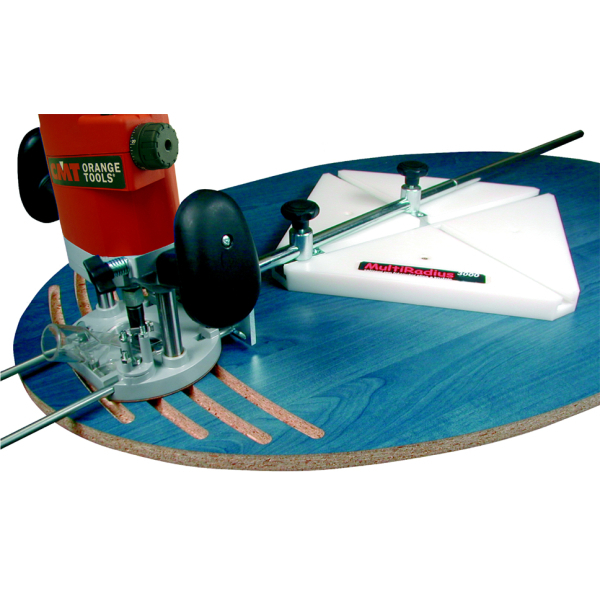

3. Установите оба перемещаемых фиксатора в базу (в разные Т - образные пазы) а направляющую - в фиксаторы как показано на рисунке справа.
4. Установите фиксатор (A) в центр крестовины, а фиксатор (B) - ближе к фрезеру, в паз, соответствующей направлению большей оси эллипса.
5. Ослабив оба крепёжных винта фиксаторов, установите вылет фрезера в положение для работы. Затяните винт фиксатора (A), оставив свободным фиксатор (B).
6. Поверните фрезер на 90°, совместив штангу фрезера с направляющей и малой осью эллипса (не смещая базу) - фиксатор (B) должен оказаться в центре крестовины. Отрегулируйте вылет фрезера по малой оси эллипса, после чего затяните винт фиксатора (B).

Дополнительно можно приобрести:

штангу - направляющую CMT3000-7 длиной 400 мм для увеличения радиуса фрезерования приспособлением; имеющиеся в комплекте CMT3000 три подобные штанги по 400 мм + штанги фрезерной базы 300 мм (общей длиной 1500 мм) позволяют фрезеровать с радиусом максимум 1390 мм; данная дополнительная штанга CMT3000-7 позволит фрезеровать с радиусом ещё на 400 мм больше;
две направляющие штанги Ø8 мм для использования приспособления CMT3000 с небольшим фрезером (не для CMT7E или CMT8E), когда невозможно использовать входящие в комплект CMT3000 стандартные штанги Ø10 мм;
базу - подошву из высокопрочного износостойкого пластика Delrin® для установки на вертикальные ручные фрезеры CMT7E, CMT8E и Triton TRA-001 для использования с приспособлением для изготовления радиусных деталей CMT3000.
