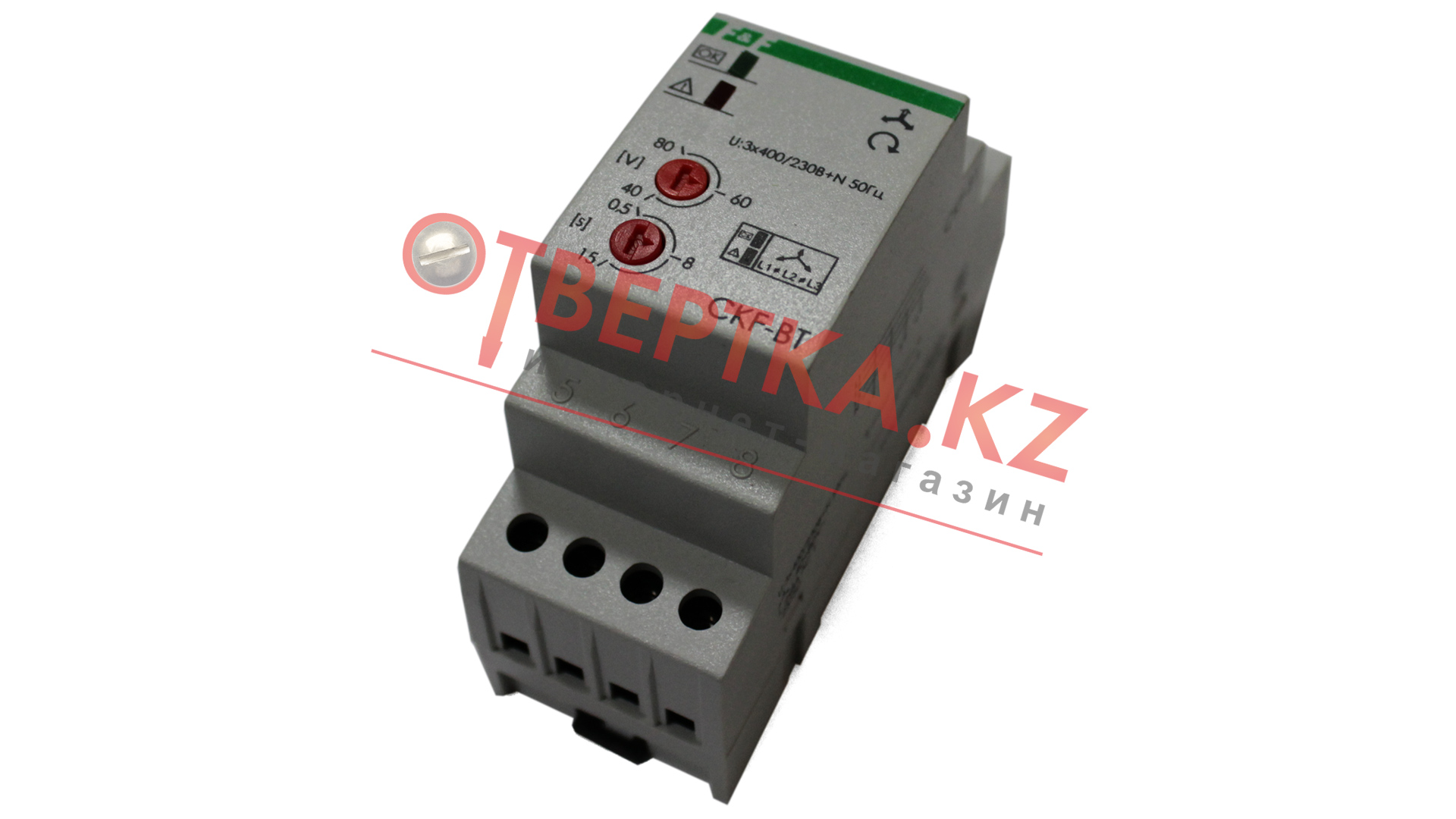

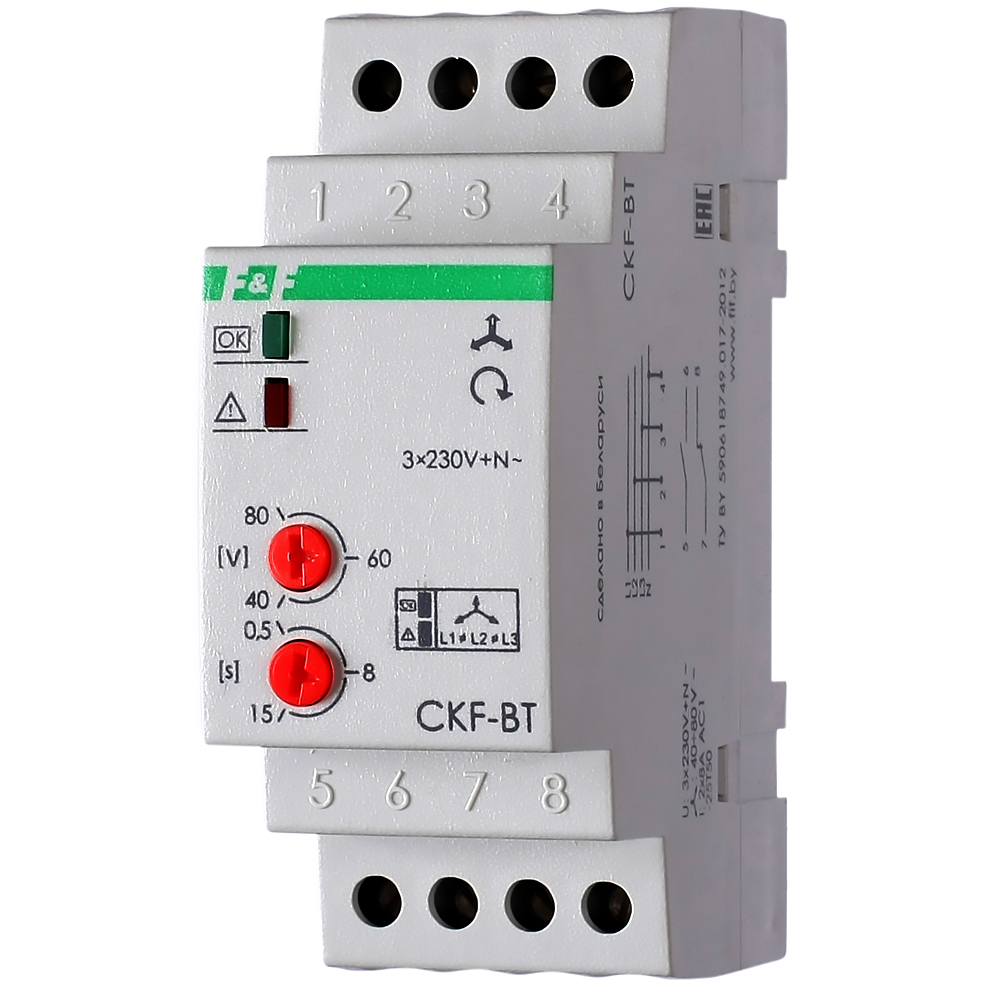

Автомат защиты электродвигателей Евроавтоматика CKF-BT в Алматы (2 полюса)

Код товара: 10938-31

Как купить товар со статусом «Под заказ»:

Оформите заказ или свяжитесь с менеджером — мы уточним сроки поставки и зарезервируем товар.
Оплата производится после подтверждения наличия: возможна оплата по счёту, картой или переводом.

Код товара: 10938-31
Артикул: CKF-BT
Статус: Под заказ
Производитель: Евроавтоматика
Вес в упаковке: 0.70 кг.

Количество полюсов: 2
Вид установки: на DIN-рейку
Напряжение: 220
Степень защиты: IP 20

Отличительные особенности реле:

Асимметрия 40-80 В, минимальное напряжение 160 В, максимальное напряжение 260 В, задержка отключения 0,5-15 с, контакт 1NO, 1NC. Контакты реле позволяют выдавать информацию об аварийном отключении.

Назначение
Автомат защиты электродвигателей CKF-BT предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, повышения напряжения более 260 В, снижения напряжения ниже 160 В, обрыва нулевого провода, нарушения чередования фаз.

Монтаж:

Отключить питание;
Подключить: зажимы 1, 2, 3 к входным зажимам контактора, зажим 4 к нулевому проводу;
При неправильном чередовании фаз поменять местами провода на зажимах 1,2.
Подключить цепь управления катушкой контактора к зажиму 6, зажим 5 подключить к одной из фаз.
Включить питание, при нормальной работе горит зеленый светодиод, кратковременно моргает красный, контакты 5-6 замкнуты, 7-8 разомкнуты.
Проверить работу реле, отключая (понижая) напряжение в отдельных фазах.
Изделие входит в рабочий режим через 4 сек после подачи напряжения питания.

Характеристики:

Напряжение питания	3x400/230+N 50 Гц
Максимальный ток контактов реле	2х8А, АС1
Максимальный ток катушки контактора	2А
Контакт	1Z, 1R (1 замыкающий, 1 размыкающий)
Асимметрия напряжения - регулируемая	40-80В
Гистерезис	5В
Время отключения по асимметрии - регулируемое	0,5 -15 сек
Напряжение отключение при падении напряжения	160 В
Время отключения при падении	5 сек
Напряжение отключение при повышении напряжения	260 В
Время отключения при повышении	0,1 сек.
Время отключения при обрыве фазы	0,1 сек.
Рабочая температура	от -25°С до +50°С
Потребляемая мощность	1,6 Вт
Степень защиты	IP20
Размеры	35x65x90 мм
Подключение	винтовые зажимы 2,5 мм2
Тип корпуса	2S
Монтаж	на DIN-рейке 35 мм
