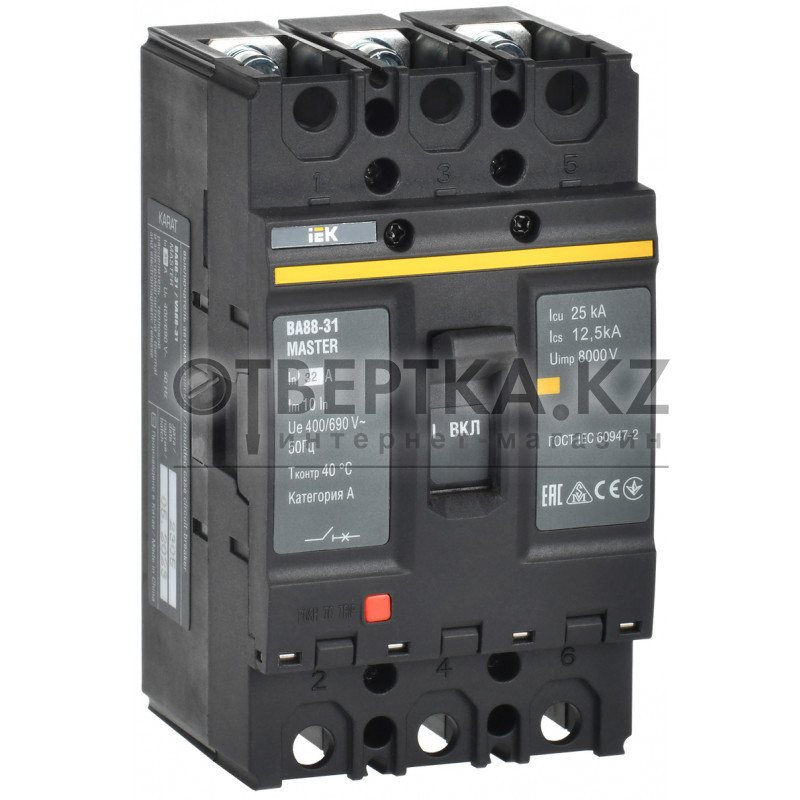

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
- Компактные размеры.
- Рабочее напряжение – до 690 В.
- Установка в любом положении (вертикально/горизонтально).
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Пополюсная настройка.
| Производитель |
IEK |
| Номин ток |
32 А |
| Количество полюсов |
3 |
| Номин откл способность Icu при 400 В 50 Гц |
25 кА |
| Исполнение |
Стационарное |
| Тип расцепителя |
Тепловой, электромагнитный |
| Номин раб напряжение |
690 В |
| Тип изделия/компонента |
Выключатель автоматический в литом корпусе |
| Потери энергии |
75.0 Вт |
| Температура эксплуатации |
-40...60 °C |
| Кол-во вспомогат переключающих контактов |
0 |
| Моторный привод встроенный |
Нет |
| Тип подключения силовой электрич цепи |
Винтовое соединение |
| Комплексная защита от замыканий на землю |
Нет |
| Частота сети |
50...60 Гц |
| Ширина |
78.0 мм |
| Высота |
235.0 мм |
| Глубина |
87.0 мм |
| Номин напряжение |
690 В |
| Потребл мощность |
150 ВА |
| Номин импульсное выдерживаемое напряжение |
8 кВ |
| Тип элемента управления |
Прочее |
| Кол-во вспомогат норм замкнутых-НЗ конт |
0 |
| Степень защиты - IP |
IP30 |
| Уставка электромагнитного расцепителя Im |
320 А |
| Кол-во вспомогат норм разомкнутых-НО конт |
0 |
| Моторный привод - дополнительно |
Нет |
| Конструкция прибора |
Прочее |
| Механич износостойкость без обслуживания |
8500 циклов |
| Наличие электронного расцепителя |
Нет |
| Диап регул без заде сраб расцеп короткого замык |
320 А |
| Номин продолжительный ток Iu |
32 А |
| Подходит для монтажа на DIN-рейку |
Нет |
| С расцеплением под напряжением |
Да |
| Вес |
0.780 кг |
| Диапазон уставки тока расцепления |
32 А |
| Номин напряжение изоляции Ui |
690 В |
| Номин раб наибольшая откл способность Ics |
18,75 кА |
| |
Индивидуальная |
Транспортная |
| Количество |
1.0 |
12.0 |
| Единицы измерения |
шт |
шт |
| Тип упаковки |
КОРОБКА/БОКС |
КОРОБКА/БОКС |
| Материал упаковки |
ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод |
4610084375992 |
4610084376005 |
| Вес брутто, кг |
0.9250000 |
11.0990000 |
| Объем, м^3 |
0.0021380 |
0.0256560 |
| Длина, см |
14.5000 |
32.4000 |
| Ширина, см |
8.4000 |
30.1000 |
| Высота, см |
10.4000 |
26.3000 |
| Способ нанесения информации |
На стикер |
На стикер |
| Основные характеристики |
| Тип автомата |
автомат |
| Количество полюсов |
3 |
| Вид установки |
на монтажную плату |
| Номинальный ток, А |
32 А |
| Отключающая способность |
25 kA |
| Степень защиты |
IP 30 |
| Общие |
| Модельный ряд |
ВА88-31 |
