Кабельный тестер RGK NT-10 776264 в Алматы

Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.

Ключевые особенности кабельного тестера RGK NT-10:

• Дальность тестирования до 3000 м.
• Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
• Проверка полярности телефонных линий.

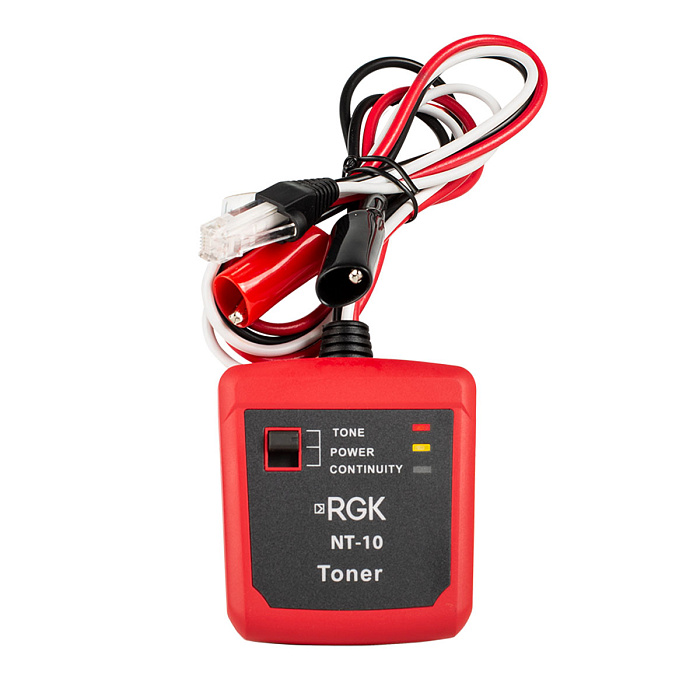

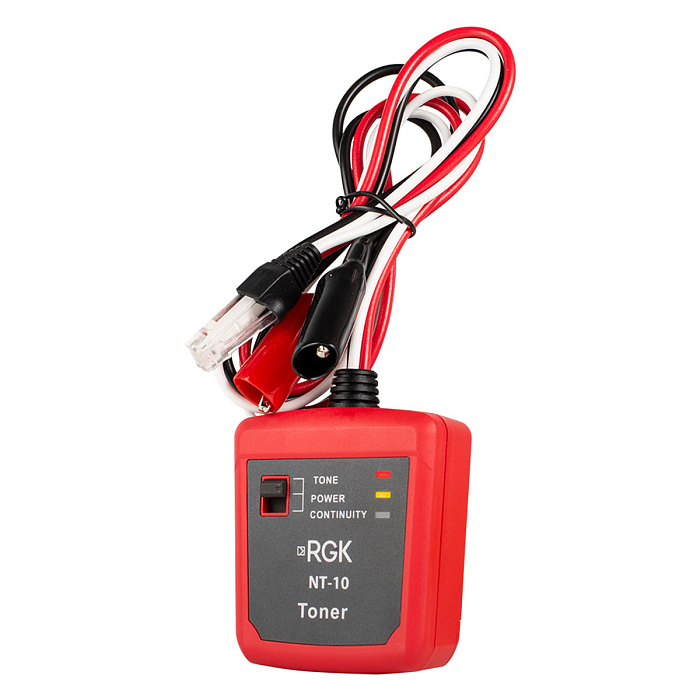

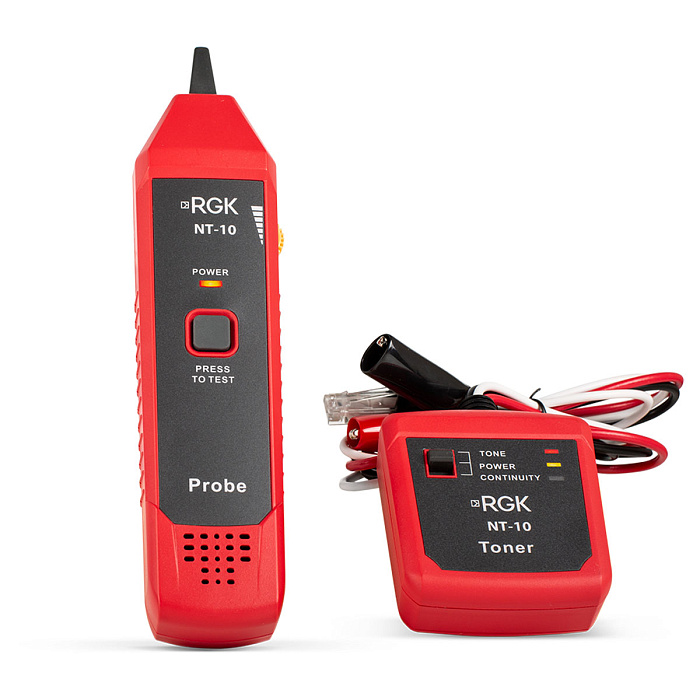

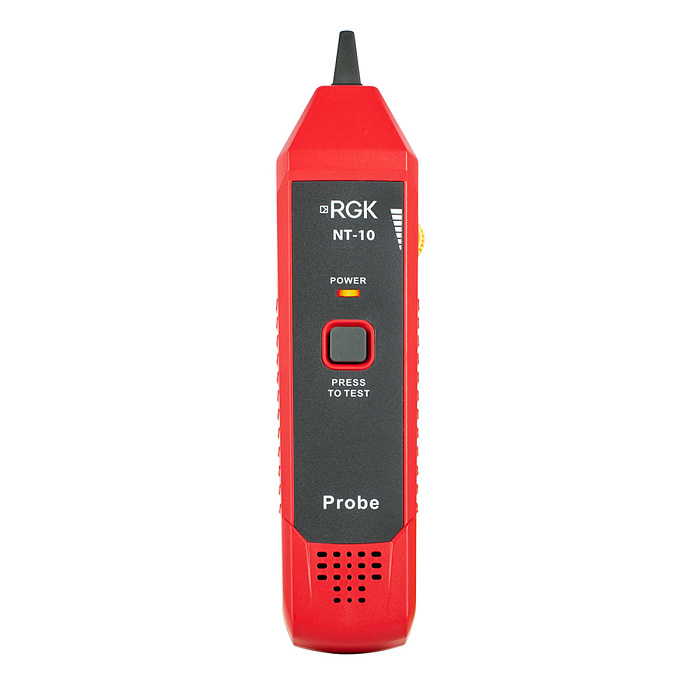

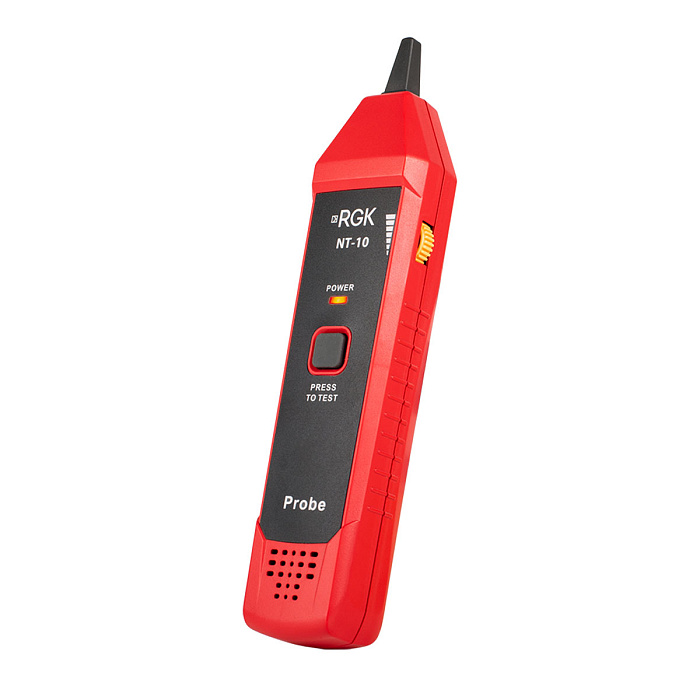

Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.

Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.

Принцип работы кабельного тестера RGK NT-10:

Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.

Характеристики RGK NT-10:

Производитель	RGK
Артикул	776264
Диапазон рабочих температур	Jт 0°С до +40°С (тон-генератор); от 0°С до +40°С (приемник)
Питание батарея	9В (приемник)
Температура хранения	Jт -10°С до +50°С (тон-генератор); от -10°С до +50°С (приемник)
Количество	1
Глубина частотной модуляции	6Hz (тон-генератор)
Защита входного напряжения тон-генератора	60В, постоянный ток (тон-генератор)
Питание трансмиттера батарея	9В (тон-генератор)
Индикатор низкого заряда батареи	≤7В (тон-генератор; приемник)
Входное сопротивление	>100 мОм (приемник)
Макс. ток в режиме ожидания	~10 мА (приемник)
Макс. рабочий ток ресивера	<40 мА (AC, RMS) (приемник)
Определение полярности телефонных линий	Функция DCV, диапазон: ±(5V~52V)
Расстояние трекинга телефонных линий	≥3000 м
Максимальный ток в режиме ожидания приемника	~10 мА
Выходное напряжение в режиме проверки целостности тон-генератора	8В, постоянный ток
Выходная мощность тон-генератора	10 мВт (при сопротивлении 600 Ом)
Выходная частота тон-генератора	1,25/1,4 kHz
Размер (ДxШxВ)	74 x 68 x 28 мм (тон-генератор); 208 x 47 x 33 мм (приемник)
Вес	0.27 кг

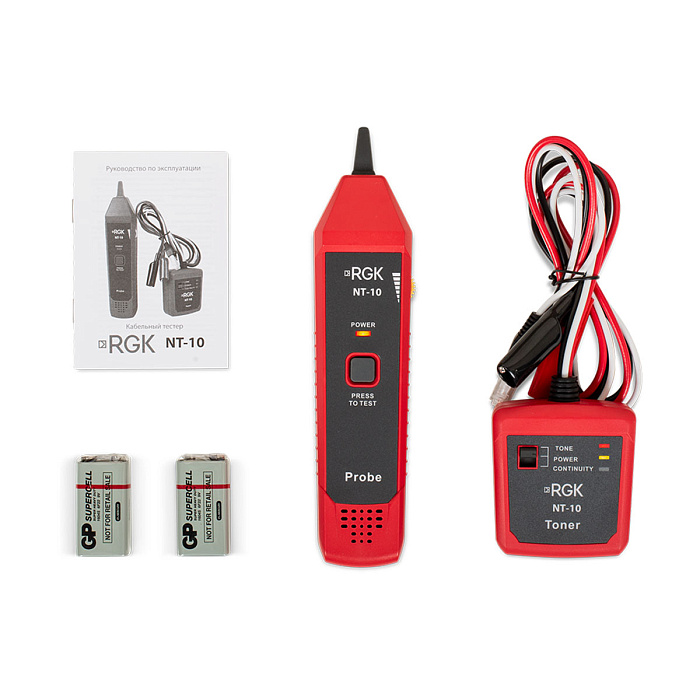

Комплект поставки RGK NT-10:

Тон-генератор
Приемник
Батарейка 9В - 2 шт
Руководство по эксплуатации
